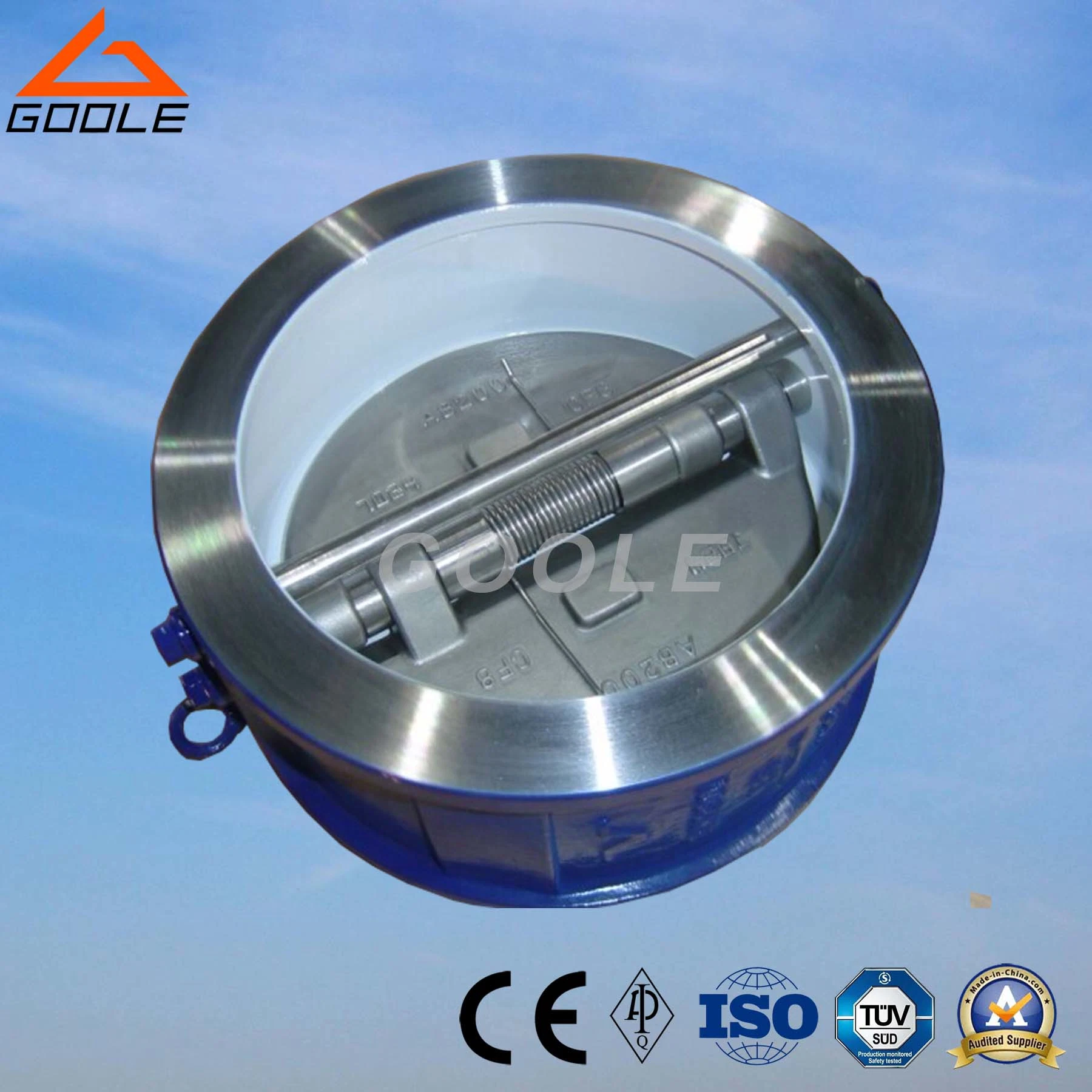

Applicazione doppia della valvola di ritenuta della cialda del piatto

La valvola di ritenuta doppia della cialda del piatto è un prodotto economizzatore d'energia. È fabbricata da noi VALVOLA di GOOLE basata sulla tecnologia avanzata straniera ed in conformità con gli standard internazionali relativi. Questo prodotto è descritto dalla prestazione di conservazione eccellente, l'alta sicurezza ed affidabilità e la resistenza di flusso debole. È adatto a sistemi nelle industrie di trasformazione dei prodotti alimentari petrochimica, medicina, tessile, la fabbricazione della carta, rifornimento idrico, drenaggio, metallurgia, energia e l'industria chiara, ecc. utilizzati come valvola di ritenuta nel one-way.

Specifica doppia della valvola di ritenuta della cialda del piatto

Formato: NPS 2 " ~40 "
Pressione: Codice categoria 150~1500
Materiale: WCB, LCB, CF8, CF8M, CF3M, WC6, C5, C12
Disegno & standard di fabbricazione: Api 594, api 6D, ASME B16.34
Standard faccia a faccia: Api 594, API 6D
Standard del collegamento di estremità: ASME B16.5, ASME B16.47
Standard della prova: ISO5208, API 6D

Standard doppio della valvola di ritenuta della cialda del piatto:

Disegno e fabbricazione: ANSI B16.34, api 6D

Faccia a faccia: Api 6D

Dimensione della flangia: 2 " - 24 " all'ANSI B16.5, 26 " - 36 " a MSS-SP-44 all'api 605 come richiesta

Prova e controllo: Api 6D

Prova delle coperture: 150LB, 450 PSI, 300LB, 1125 PSI

Prova della sede: 150 LIBBRE: (IDROSTATICO) 315 PSI, 80 PSI (ARIA)

           300LB: 815 PSI

Caratteristiche doppie della valvola di ritenuta della cialda del piatto

1. Piccolo nel formato, indicatore luminoso nel peso, compatto in struttura, facile nella manutenzione
2. Due molle di torsione sono excerting usato su ciascuno dei piatti della valvola di accoppiamenti, che vicino i piatti rapidamente ed automaticamente
3. Rapido-chiudere l'azione impedice il media rifluire ed elimina l'effetto del water-hammer
4. Questa valvola è breve di lunghezza, di modo che è rigido e facile da montare
5. È facile da installare sulla conduttura che è posata orizzontalmente o verticalmente
6. Questa valvola è sigillata strettamente senza perdita nell'ambito della prova di acqua di pressione
7. Interference-resistance. in funzione e alto sicuro e certo
8. Le dimensioni del collegamento delle flange si conciliano con gli standard di GB4216-84 GB4216.5-84.
9. Le dimensioni faccia a faccia sono conforme a ISO5752-82. Il gambo della valvola dovrebbe essere perpendicolare al livello orizzontale quando la valvola è montata sulla conduttura orizzontale. Per installazione verticale il senso di flusso dovrebbe essere in discesa

Parti e materiale principali

Nome di parte	Materiale
Corpo	WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A217 C12	A351 CF8	A351 CF8M
Disco	A351 CF8	A351CF8	A182 F11	A182 F22	A217 C5	A217 C12	A182 F304	A182 F316
Gambo	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316
Molla	Acciaio inossidabile
Guarnizione	EPDM (- 46~+121°C)/Neoprene (- 50~+150°C)/NBR (- 35~+113°Abber di C)/Fluoror (- 23~+150°C)

Dimensioni esterne del main



Codice categoria 150

Formato		Dimensioni principali				Peso (chilogrammi)	Cv
millimetri	in	L	D	D1	D2
50	2	60	51	103	56	2	48
65	2 1/2	67	65	122	73	3	128
80	3	73	80	135	88	4	150
100	4	73	102	173	108	6	394
125	5	86	127	195	132	8	830
150	6	98	152	220	160	13	900
200	8	127	203	277	210	25	1589
250	10	146	254	337	266	39	3300
300	12	181	305	407	310	54	3926
350	14	184	350	448	355	80	5418
400	16	191	400	512	405	117	8256
450	18	203	450	547	455	138	10452
500	20	219	500	604	505	163	14251
600	24	222	600	715	605	331	26511
700	28	305	700	773	700	380	33600
750	30	305	746	824	750	425	48000
800	32	305	796	878	800	560	55200
900	36	368	898	983	910	640	84000
1050	42	432	1050	1142	1055	960	96000
1200	48	524	1200	1302	1205	1400	117600


Codice categoria 300

50	2	60	51	110	58	3	48
65	2 1/2	67	65	128	73	4	128
80	3	73	80	147	88	6	150
100	4	73	102	179	108	8	394
125	5	86	127	214	132	15	830
150	6	98	152	249	160	18	900
200	8	127	203	305	210	31	1589
250	10	146	254	359	266	51	3300
300	12	181	305	420	310	77	3926
350	14	222	350	483	355	117	5418
400	16	232	400	537	405	190	8256
450	18	264	450	594	455	200	10452
500	20	292	500	652	505	265	14251
600	24	318	600	772	608	410	26511
750	30	368	735	882	740	660	48000
900	36	483	873	1044	880	1020	84000
1050	42	568	1035	1196	1045	1540	96000
1200	48	629	1179	1365	1190	2260	117600
